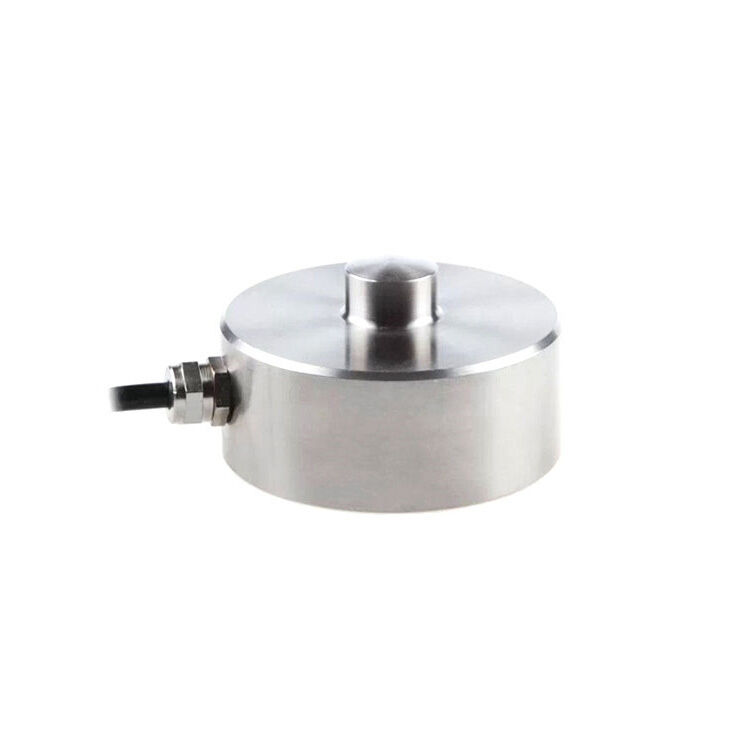

Celular de carga por compresión, 300 kg/500 kg/2 toneladas/10 toneladas a 30 toneladas
Después de comprar una célula de carga RJ, puede comprar un medidor de panel digital especial para obtener lecturas directamente, o comprar un transmisor para emitir una señal estándar a PLC, DCS y otros sistemas.La señal de salida personalizada es de 0-5V., 0-10V, o 4-20mA.
Nota: La celda de carga no puede conectarse al mismo tiempo al transmisor y al controlador ¢ sólo se puede seleccionar uno.
Las celdas de carga de compresión tienen un rango de capacidad de 300 kg, 500 kg, 1000 kg, 10 toneladas a 30 toneladas.
La célula de carga de botón de compresión es un dispositivo de medición de alta precisión utilizado principalmente para medir pequeños cambios de peso o presión.,El diseño único de los botones garantiza una distribución precisa de la carga.
Especificación
| Modelo |
¿ Qué pasa? |
| Peso de envío |
1.3 a 6.3 kg |
| Rango de capacidad * |
300 kg ~ 30 toneladas |
| Controlador de visualización coincidente |
(Haga clic en la página del controlador) |
| Transmisor coincidente |
(Haga clic en la página del transmisor) |
| Precisión |
0.03% F.S. (linealidad + histeresis + repetibilidad) |
| Sensibilidad |
2Las emisiones de CO2 de los combustibles fósiles se calcularán de acuerdo con el método siguiente: |
| Es una bestia. |
Las pruebas de seguridad deberán realizarse en el lugar de ensayo. |
| Producción cero |
± 1% F.S. |
| Efecto de la temperatura en el cero |
± 0,03%F.S/10°C |
| Efecto de la temperatura en la producción |
± 0,03%F.S/10°C |
| Temperatura de funcionamiento |
-20°C~+65°C |
| Impedancia de entrada |
Se aplicarán las siguientes medidas: |
| Impedancia de salida |
Se aplicarán las siguientes medidas: |
| Resistencia al aislamiento |
≥ 5000MΩ |
| Sobrecarga de seguridad |
150% F.S. |
| Voltado de puente (voltado de excitación) |
10 V de corriente continua |
| El material |
Acero inoxidable |
| Clase de protección |
Protección IP67 |
| Duración del cable |
3 m (< 5 toneladas), 6 m (≥ 5 toneladas) |
| El cableado |
EXC+: rojo, EXC-: negro, SIG+: verde, SIG-: blanco
|
Características
- Construcción de acero inoxidable de alta calidad:Hecho de acero inoxidable duradero, que asegura resistencia y resistencia al desgaste en ambientes exigentes.
- Fuerza de resistencia a la corrosión:El producto está diseñado para soportar condiciones adversas con una resistencia superior a la corrosión, por lo que es adecuado para diversas aplicaciones industriales y al aire libre.
- Sellos dobles para la protección:Equipado con dobles sellos para una mayor protección contra el polvo, la humedad y los contaminantes, lo que garantiza una larga vida útil y un rendimiento confiable.
- Medida de fuerza versátil:Ideal para una amplia gama de aplicaciones de medición de fuerza, incluidos los sistemas de pesaje industrial, las plataformas automotrices y los sistemas de transporte.
- Adecuado para ambientes hostiles:Diseñado para funcionar con precisión en ambientes difíciles, lo que lo hace perfecto para su uso en fábricas, sitios de construcción y otras condiciones duras.
- Aplicaciones en sistemas de automatización y control:Comúnmente utilizado en sistemas de control automático, ferroviario y automático, que garantizan un monitoreo preciso y preciso de la fuerza para la eficiencia operativa.
Dimensión
| Capacidad |
Dimensión (mm) |
| FA |
FB |
F C |
H. |
- ¿ Por qué? |
M. |
Sección 2 |
| 300 a 1000 kg |
78 |
64 |
15 |
40 |
32 |
M6 |
40 |
| 2 ~ 10 toneladas |
82 |
66 |
22 |
44 |
32 |
M8 |
50 |
| Entre 15 y 30 toneladas |
127 |
90 |
25 |
70 |
62 |
M10 |
60 |
Método de cableado
Aplicación
Consejos: ¿Qué factores pueden afectar al rendimiento de una célula de carga de compresión?
Varios factores pueden afectar el rendimiento de una célula de carga de compresión:
- Variaciones de temperatura:Las fluctuaciones extremas de temperatura pueden causar inexactitudes de medición debido a cambios en las propiedades del material de la celda de carga.Muchas células de carga de compresión están diseñadas con compensación de temperatura para mitigar este problema, pero las temperaturas fuera del rango de funcionamiento especificado aún pueden afectar la precisión.
- Alineación incorrecta:Si la celda de carga no está alineada correctamente con la carga aplicada (es decir, si experimenta carga lateral o flexión), puede provocar lecturas inexactas o incluso daños en la celda.
- Sobrecarga:El exceso de la capacidad nominal de la celda de carga puede causar daños permanentes y afectar a la precisión de las mediciones.Para evitar una sobrecarga, es necesario calibrar con regularidad y prestar especial atención a la carga nominal máxima..
- Vibración y choque:Es importante instalar la celda de carga en un ambiente donde las vibraciones y los golpes sean mínimos,o utilizar materiales amortiguadores para absorber los impactos.
- Interferencias eléctricas:Las fuentes eléctricas externas, como motores u otras máquinas, pueden generar interferencias electromagnéticas (EMI) que afectan la salida de la señal.El uso de técnicas adecuadas de blindaje y conexión a tierra puede minimizar este problema.
