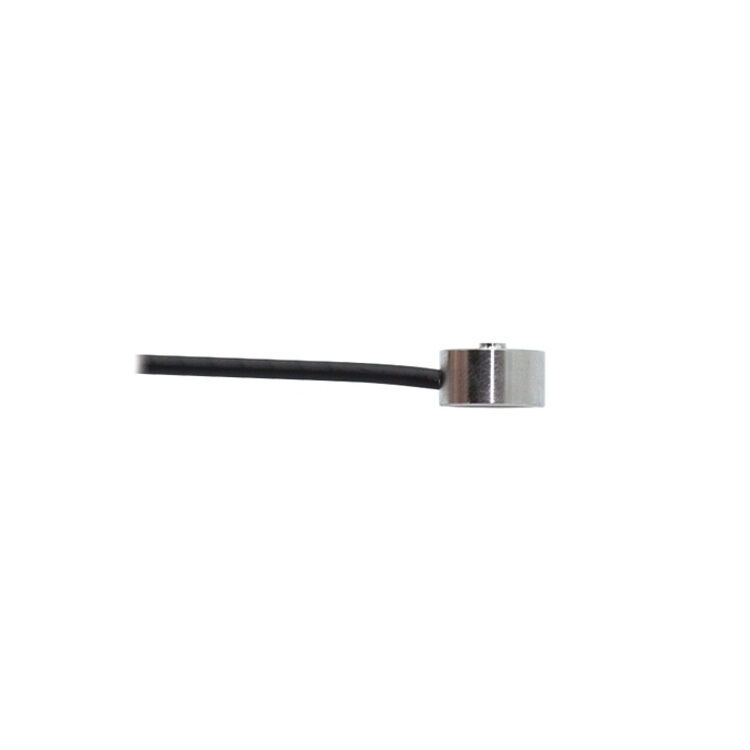

Célula de carga de botón de compresión 5kg/10kg/20kg/30kg/50kg/100kg
Después de comprar una célula de carga RJ, puede comprar un medidor de panel digital especial para obtener lecturas directamente, o comprar un transmisor para emitir una señal estándar a PLC, DCS y otros sistemas. La señal de salida personalizada es 0-5V, 0-10V o 4-20mA.
Nota: La célula de carga no se puede conectar al transmisor y al controlador al mismo tiempo; solo se puede seleccionar uno.
Una célula de carga de botón de compresión es un dispositivo de medición de precisión utilizado principalmente para medir pequeños cambios en el peso o la presión. Cuando una fuerza externa actúa sobre el sensor, la estructura metálica sufrirá una ligera deformación, lo que hará que la galga extensométrica emita una señal eléctrica débil. Esta señal eléctrica se amplifica, filtra y analiza mediante un sistema de adquisición de datos y, en última instancia, se convierte en una visualización numérica o gráfica legible.
Las células de carga de botón tienen un rango de capacidad de 5 kg, 10 kg, 20 kg, 30 kg, 50 kg a 100 kg. La capacidad de la célula de carga se puede personalizar según los requisitos del cliente.
Especificación
| Modelo |
RJ |
| Peso de envío |
1kg |
| Rango de capacidad * |
0~100kg |
| Controlador de pantalla emparejado |
(Haga clic para ir a la página del controlador) |
| Transmisor emparejado |
(Haga clic para ir a la página del transmisor) |
| Precisión |
0.5%F.S (linealidad + histéresis + repetibilidad) |
| Sensibilidad |
1.0m±20%mV/V (Las variaciones de rango bajo pueden diferir) |
| Fluencia |
±0.1%F.S/30min |
| Salida cero |
±2%F.S |
| Efecto de la temperatura en cero |
±0.2%F.S/10℃ |
| Efecto de la temperatura en la salida |
±0.2%F.S/10℃ |
| Temperatura de funcionamiento |
-20℃~+80℃ |
| Impedancia de entrada |
350Ω |
| Impedancia de salida |
500Ω |
| Resistencia de aislamiento |
≥5000MΩ |
| Sobrecarga de seguridad |
150%F.S |
| Voltaje del puente (voltaje de excitación) |
DC 5-15V |
| Material |
Acero inoxidable |
| Clase de protección |
IP66 |
| Longitud del cable |
2m |
| Cableado |
EXC+: Rojo, EXC-: Negro, SIG+: Verde, SIG-: Blanco |
Característica
- Compacto y versátil:Tamaño pequeño, fácil integración y múltiples opciones de tamaño para diversas necesidades.
- Alta precisión:Ofrece mediciones precisas y consistentes.
- Fiable y estable:Garantiza un rendimiento fiable para un uso a largo plazo.
- Instalación sin esfuerzo:Configuración rápida y sencilla, ahorrando tiempo.
- Construcción duradera:Fabricado con robusto acero inoxidable 17-4 PH para mayor resistencia y longevidad.
- Resistente a condiciones adversas:Resiste el calor y el desgaste, manteniendo un rendimiento estable.
- Duradero:Proporciona mediciones duraderas, estables y precisas a lo largo del tiempo.
- Cableado superior:Cables de 2,0 mm de diámetro diseñados para resistir tirones y la intemperie.
- Detección de precisión:Chip de detección de alta precisión para mediciones fiables en diversos entornos.
Dimensión (unidad: mm)
Método de cableado
Aplicación
Consejos: ¿Cómo selecciono la célula de carga de botón de compresión correcta?
Los siguientes factores deben considerarse al realizar una selección:
- Capacidad de carga:Asegúrese de que la célula de carga seleccionada sea adecuada para medir la carga máxima requerida.
- Requisitos de precisión:Diferentes aplicaciones requieren diferentes niveles de precisión.
- Entorno operativo:como la temperatura, la humedad y la exposición a productos químicos, seleccione una célula de carga que sea resistente a la corrosión, la vibración o las altas temperaturas.
- Tipo de salida:Seleccione el tipo de salida de señal apropiado (por ejemplo, analógica o digital) para las necesidades del dispositivo o sistema.
