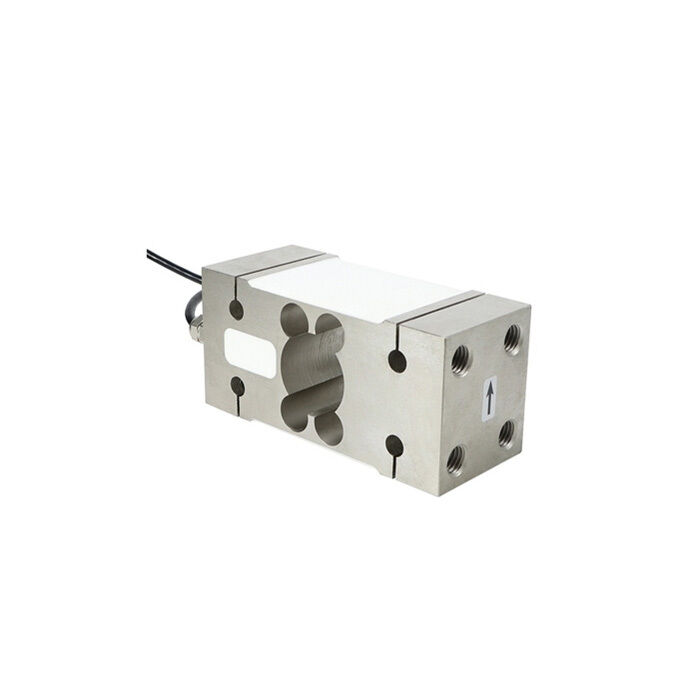

Celular de carga de vigas de flexión, 150 kg/250 kg/500 kg/1000 kg/2000 kg
Después de comprar una célula de carga RJ, puede comprar un medidor de panel digital especial para obtener lecturas directamente, o comprar un transmisor para emitir una señal estándar a PLC, DCS y otros sistemas.La señal de salida personalizada es de 0-5V., 0-10V, o 4-20mA.
Nota: La celda de carga no puede conectarse al mismo tiempo al transmisor y al controlador ¢ sólo se puede seleccionar uno.
La célula de carga de haz de flexión tiene capacidades de 150 kg a 2000 kg. La célula de carga tiene un deslizamiento de 0,03% F.S. durante 30 minutos y un efecto de temperatura en la salida de 0,03% F.S./10 °C,mientras que el efecto de la temperatura sobre el cero es 0.05%F.S./10°C. Funciona con una respuesta de frecuencia de 10kHz y está hecho de acero aleación duradero, con una impedancia de 350Ω. Ideal para máquinas de prueba a gran escala, balanzas de lotes y balanzas de cinta.
Especificación
| Modelo |
¿ Qué pasa? |
| Capacidad |
Se aplicará el método de ensayo de la norma de calidad de los productos. |
| Controlador de visualización coincidente |
(Haga clic en la página del controlador) |
| Transmisor coincidente |
(Haga clic en la página del transmisor) |
| Sensibilidad de salida |
2Se aplicarán las siguientes medidas: |
| Producción cero |
± 1% F.S. |
| No linealidad |
0.03% F.S. |
| La histeresis |
0.03% F.S. |
| Repetibilidad |
0.03% F.S. |
| Loco (30 min) |
0.03% F.S. |
| Efecto de la temperatura en la producción |
0.03% F.S./10 °C |
| Efecto de la temperatura en el cero |
0.05% F.S./10 °C |
| Frecuencia de respuesta |
10 kHz |
| El material |
Acero de aleación |
| Impedancia |
350Ω |
| El aislamiento |
Se aplicarán las siguientes medidas: |
| Voltado de funcionamiento |
5 a 15 V |
| Rango de temperatura de funcionamiento |
-20 a 60 °C |
| Sobrecarga de seguridad |
150 por ciento |
| Sobrecarga máxima |
200 por ciento |
| El último tirón del cable |
10 kg de peso |
| Especificaciones del cable |
F5 × 3 m |
| TEDS |
Opcional (contacto con el servicio al cliente) |
Características
- Alta precisión:La célula de carga de haz de flexión es conocida por su alta precisión y estabilidad a largo plazo.
- Construcción duradera:Hecho de acero aleado de alta calidad, ofrece una alta resistencia y resistencia, lo que lo hace adecuado para aplicaciones de trabajo pesado.
- Protección IP67:La célula de carga cuenta con protección IP67, lo que garantiza que es resistente al polvo y al agua, por lo que es adecuada para ambientes industriales duros.
- Amplia gama de aplicaciones:Esta célula de carga se utiliza en varios campos, incluidas máquinas de prueba a gran escala, balanzas de lotes, balanzas de cinturón y más, gracias a su versatilidad.
- Estabilidad a temperatura:La célula de carga de flexión funciona bien a diferentes temperaturas, con un efecto mínimo de temperatura tanto en la salida como en el cero, lo que garantiza mediciones estables incluso en condiciones difíciles.
- Fuerte resistencia al impacto:Diseñado para soportar impactos y vibraciones, la célula de carga de haz de flexión es confiable para su uso en entornos con tensiones mecánicas frecuentes.
- Fácil de instalarLa celda de carga está diseñada para una fácil instalación y configuración, ofreciendo una integración conveniente en varios sistemas de medición.
- Estabilidad a largo plazo:Su estructura estable garantiza un rendimiento constante bajo cargas variables, proporcionando una alta precisión y fiabilidad para un uso a largo plazo.
- Cuadro soldado:El núcleo interno se trata con resina para garantizar la estabilidad y evitar los efectos de la humedad y el polvo.
Dimensión (unidad: mm)
Aplicación
Consejos: ¿Cuál es el principio de funcionamiento de una celda de carga de haz de flexión?
Una celda de carga de haz de flexión funciona sobre la base del principio de los estímulos, que miden la deformación (deformación) del haz bajo la fuerza aplicada.La celda de carga consiste en una viga de metal que se dobla cuando se aplica una cargaEsta curvatura provoca un cambio en la resistencia eléctrica de los estenímetros unidos a la viga.los estensímetros experimentan un cambio en la resistencia que es proporcional a la cantidad de deformación (y, por lo tanto, a la carga aplicada)Este cambio en la resistencia se convierte en una señal eléctrica, que se procesa y calibra para determinar el peso o la fuerza aplicada.La celda de carga de la viga de flexión se utiliza comúnmente en balanzas de pesaje y aplicaciones de medición de fuerza debido a su diseño simple y alta precisión.
