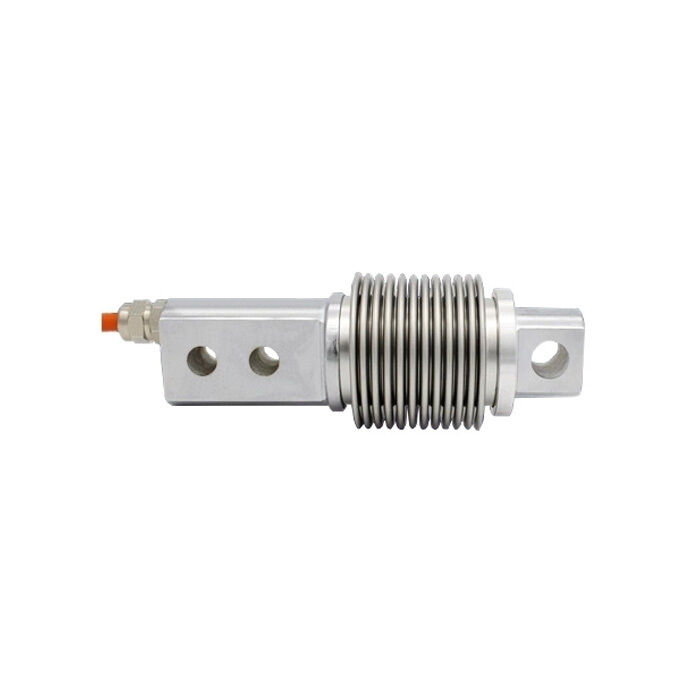

Célula de carga de viga, 10 kg/20 kg/30 kg/50 kg/100 kg/200 kg/500 kg a 1000 kg
Después de comprar una célula de carga RJ, puede comprar un medidor de panel digital especial para obtener lecturas directamente, o comprar un transmisor para emitir una señal estándar a PLC, DCS y otros sistemas. La señal de salida personalizada es 0-5V, 0-10V o 4-20mA.
Nota: La célula de carga no se puede conectar al transmisor y al controlador al mismo tiempo — solo se puede seleccionar uno.
Las células de carga de viga tienen un rango de capacidad de 10 kg, 20 kg, 30 kg, 50 kg, 100 kg, 200 kg, 300 kg, 500 kg a 1000 kg. La capacidad de la célula de carga se puede personalizar según los requisitos del cliente.
Especificación
| Modelo |
RJ |
| Peso |
0.5~1.5kg |
| Rango de capacidad * |
10kg~1000kg |
| Controlador de pantalla compatible |
(Haga clic para ir a la página del controlador) |
| Transmisor compatible |
(Haga clic para ir a la página del transmisor) |
| Precisión |
0.03%F.S (linealidad + histéresis + repetibilidad) |
| Sensibilidad |
2.0±0.05mV/V (Las variaciones de rango bajo pueden diferir) |
| Fluencia |
±0.03%F.S/30min |
| Salida cero |
±1%F.S |
| Efecto de la temperatura en cero |
±0.02%F.S/10℃ |
| Efecto de la temperatura en la salida |
±0.02%F.S/10℃ |
| Temperatura de funcionamiento |
-40℃~+80℃ |
| Impedancia de entrada |
352±10Ω |
| Impedancia de salida |
350±5Ω |
| Resistencia de aislamiento |
≥5000MΩ |
| Sobrecarga de seguridad |
150%F.S |
| Límite de sobrecarga |
200%F.S |
| Voltaje del puente (voltaje de excitación) |
DC 5-10V |
| Material |
Acero aleado (relleno de gas inerte) |
| Clase de protección |
IP68 |
| Longitud del cable |
2m |
| Cableado |
EXC+: Rojo, EXC-: Negro, SIG+: Verde, SIG-: Blanco |
Característica
- Alta precisión y estabilidad: Garantiza una detección precisa con excelente estabilidad y una fuerte capacidad antiinterferencias.
- Sellado impermeable soldado con láser: Cuenta con soldadura láser profesional y una estructura de sellado integrada, logrando un rendimiento de impermeabilidad IP67.
- Construcción de acero duradera: Fabricado con acero inoxidable o acero aleado de alta calidad para una resistencia superior a la fatiga mecánica y una vida útil más larga.
- Amplia aplicación: Diseñado para diversos entornos con propiedades impermeables y resistentes a la corrosión, adecuado para básculas de plataforma, básculas de banco, básculas de cinta transportadora, básculas pequeñas y sistemas de pesaje de silos.
- Compatibilidad modular: Admite la integración con módulos adicionales para una funcionalidad mejorada.
Dimensión
| Capacidad |
Dimensión (mm) |
| A |
B |
C |
D |
E |
F |
G |
H |
Φ |
Φ1 |
Φ2 |
Φ3 |
Φ4 |
| 10~200kg |
123 |
13 |
18 |
82 |
45 |
59 |
22 |
20 |
45 |
8.5 |
27 |
32 |
11 |
| 300~1000kg |
210 |
15 |
40 |
133 |
93 |
64 |
34 |
25 |
60 |
13 |
35 |
50 |
14 |
Método de cableado
Aplicación
Consejos: Célula de carga de viga con fuelle vs célula de carga de un solo punto
- Estructura: Ambas son células de carga de viga. La diferencia es que la célula de carga de viga con fuelle es una estructura de viga en voladizo y la célula de carga de un solo punto es una estructura de viga paralela.
- Aplicación: Se utilizan para la báscula de plataforma o la báscula de tolva, las células de carga de viga con fuelle se utilizan para combinar en un grupo de cuatro o tres unidades. La célula de carga de un solo punto generalmente usa solo una en el medio de una báscula de precios o una báscula humana. La célula de carga de un solo punto se calibra para las diferencias angulares antes de salir de fábrica.
- Entorno operativo: La célula de carga de viga con fuelle se puede utilizar tanto para pesaje estático como dinámico, y el sello de fuelle único permite que se utilice en entornos de pesaje muy duros. La célula de carga de un solo punto solo se puede utilizar para pesaje estático y debe estar alejada de entornos hostiles. Pero su resistencia al impacto y su estabilidad son buenas.
