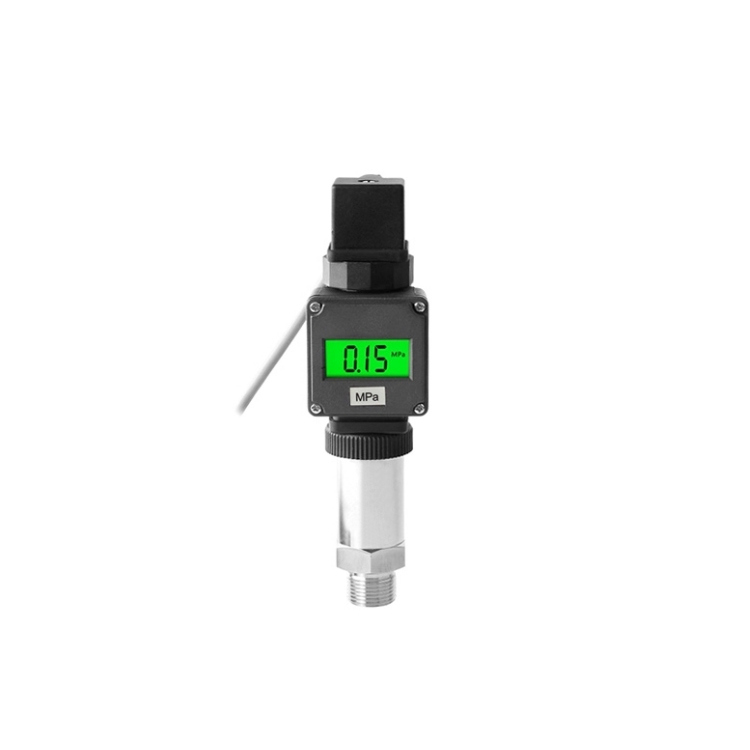

Sensor de presión digital para hidráulica/vapor/aire
El sensor de presión digital tiene una pantalla LCD con retroiluminación y fuente de alimentación DC 24V/12V, puede emitir señal de corriente (4-20mA/0-20mA), señal de voltaje (0-5V/1-5V/0-10V) o señal RS485. El sensor de presión tiene un tamaño pequeño, peso ligero, alto rendimiento antivibración y antichoque, rango de medición -0.1~100MPa/ -1~1000bar/ -14~14503psi, temperatura media -40~+60℃ (-40~+140℉), para medición de presión hidráulica/vapor/aire/líquido de alta temperatura.
El sensor de presión para la medición de presión hidráulica/vapor/aire tiene señal de salida opcional, como 4-20mA/0-20mA/0-5V/1-5V/0-10V/RS485.
Aplicación:El sensor de presión se utiliza ampliamente en el control de procesos, aeroespacial, automotriz, equipos médicos, HVAC y otros campos.
Especificación
| Peso |
0.4kg |
| Rango de medición * |
-0.1~100MPa (-1~1000bar/-14~14503psi) |
| Tipo de presión* |
Presión manométrica (estándar)
Contáctenos para presión absoluta, tipo de presión sellada (tenga en cuenta que el rango de medición para estos dos tipos debe ser ≤1MPa) |
| Medio de medición |
Hidráulico, vapor, aire, líquido de alta temperatura (área no a prueba de explosiones) |
| Fuente de alimentación * |
DC 12V, DC 24V, DC 12-36V |
| Señal de salida * |
2 hilos: 4-20mA, 0-20mA
3 hilos: 0-5V, 1-5V, 0-10V
RS485
(Nota:Sensor de presión diseñado sin pantalla LCD para 2 hilos 0-20mA, 3 hilos 0-5V, 1-5V, 0-10V y señal de salida RS485. El sensor de presión de tipo cable de plomo directo tampoco está equipado con una pantalla LCD.) |
| Precisión * |
±0.5%FS, ±0.3%FS, ±1%FS (cuando la señal de salida es 0-5V o 0-10V) |
| Deriva de temperatura cero |
±0.03%FS/℃ |
| Deriva de temperatura de sensibilidad |
±0.03%FS/℃ |
| Estabilidad a largo plazo |
≤0.2%FS/año |
| Presión de sobrecarga |
200%FS |
| Respuesta de frecuencia (-3dB) |
5kHz~650kHz |
| Conexión eléctrica * |
Tipo de conector DIN, tipo de conector circular M12, tipo de cable de plomo directo |
| Rosca de conexión de presión * |
G1/4, G1/2, 1/4NPT, 1/2NPT, M14*1.5, M20*1.5 |
| Tiempo de respuesta |
＜10ms |
| Temperatura de funcionamiento |
-40~+80℃ (-40~+176℉) |
| Temperatura media |
-40~+60℃ (-40~+140℉) |
| Material |
Carcasa: acero inoxidable 304
Fluido de llenado: aceite de silicona
Puerto de presión: acero inoxidable 304, o acero inoxidable 316L (personalizable)
Diafragma separador: acero inoxidable 304, o acero inoxidable 316L (personalizable)
Sellado: FKM (temperatura media ≤ +200℃/+392℉), EPDM, NBR |
| Longitud del cable |
2m |
| Clase de protección |
IP65 |
Nota: * denota parámetros opcionales, puede seleccionar cada parámetro en las listas desplegables para finalizar su pedido.
Dibujo de dimensiones del sensor de presión (unidad: mm)
Diagrama de cableado del sensor de presión:
Diagrama de cableado de salida RS485
Nota:Para la señal de salida RS485, es solo un protocolo de comunicación 485, si necesita que los datos se reciban desde la PC a través del puerto RS485, entonces la PC utilizada debe ser una PC para aplicaciones industriales, que puede admitir la función de comunicación 485 (como la computadora superior HMI de pantalla táctil, etc.), también se necesita una interfaz de comunicación USB a 485 para conectar el sensor a la PC.
Consejos: Selección de la sensibilidad del sensor de presión
Generalmente, dentro del rango lineal del sensor, es mejor que la sensibilidad del sensor de presión sea lo más alta posible. Solo cuando la sensibilidad es alta, el valor de la señal de salida correspondiente al cambio medido es relativamente grande, lo que es propicio para el procesamiento de la señal. Sin embargo, debe tenerse en cuenta que si la sensibilidad del sensor de presión es demasiado alta, el ruido externo que es irrelevante para la medición es fácil de mezclar, lo que también será amplificado por el sistema de amplificación, afectando así la precisión de la medición. Por lo tanto, se requiere que el propio sensor de presión digital tenga una alta relación señal/ruido para minimizar la introducción de la señal de interferencia desde el exterior.
La sensibilidad del sensor de presión digital es direccional. Cuando el objeto medido es un solo vector y tiene altos requisitos direccionales, se debe seleccionar el sensor con baja sensibilidad en otras direcciones. Si el vector medido es un vector multidimensional, es mejor seleccionar el sensor de presión digital con menor sensibilidad cruzada.
